Für die Nutzung von Sicherem Drucken oder Roaming in print2forms wird eine App oder eine Web-Anwendung auf einem Smartphone oder Tablet eingesetzt, welche über das Netzwerk des Unternehmens Kommandos an den print2forms-Router schicken, und so den Druck auslösen.

Dazu ist es notwendig, dass das betroffene Smartphone oder Tablet Bestandteil des Unternehmensnetzwerks wird. Im Falle, dass zu diesem Zweck Geräte der Firma zusammen mit einer entsprechenden VPN-Lösung zum Einsatz kommen, ist das sicherheitstechnisch unbedenklich.

Im Falle von Endgeräten, die Mitarbeitern oder gar externen Personen (Lieferanten, Kunden, etc) gehören, ist die Netzwerkanbindung dieser Geräte aus Sicht der Sicherheit aber äusserst problematisch. Es entsteht zumindest ein nicht unbedeutender Verwaltungsaufwand für die firmenfremden Geräte.

Von daher erscheint die Nutzung der App durch fremde Geräte und/oder Personen nicht praktikabel.

Mit dem print2forms-Router, der mit dem print2forms-Installer Build 289 ausgeliefert wird, steht jetzt eine Funktion zur Verfügung, die zusammen mit einer Art Relais ¹⁾, auf einem Server der SPE Systemhaus GmbH gewährleistet, dass beliebige Endgeräte mit Internetzugang auf den Router innerhalb einer Firma zugreifen können, ohne dass diese Endgeräte Verbindung zum Firmennetzwerkes haben. Es ist sogar sichergestellt, dass keinerlei Netzwerkpakete des Endgeräts das Firmen­netzwerk erreichen können.

Für alle beteiligten Netzwerkverbindungen zwischen Smartphone und dem Relais sowie dem Relais und dem Router wird eine verschlüsselte HTTPS-Verbindung (TLS 1.2) benutzt. Dabei werden zwei verschiedene Zertifikate eingesetzt, sodass schon alleine von daher kein Durchkommen von nicht geprüften Netzwerk­paketen des Smartphones möglich ist.

Die Inhalte, der vom Smartphone ankommenden Anfragen werden vom Relais entschlüsselt, entpackt, geprüft, ausgewertet, umkodiert, neu verschlüsselt und dann erst zum Router weitergeleitet. Der Rückweg von Antworten geschieht entsprechend.

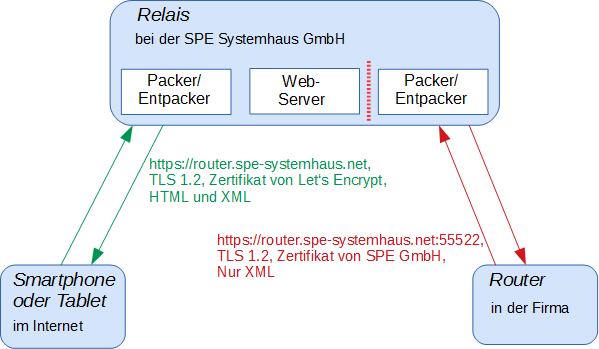

Vereinfachtes Schema:


Der funktionale Ablauf ist in etwa folgender:

• Der print2forms-Router in der Firma nimmt von seiner Seite aus eine gesicherte Verbindung mit dem Relais auf. Dabei teilt er auch mit, mit welcher Lizenznummer ²⁾ er läuft, und was seine Objekt-Identifikation ³⁾ in print2forms ist. Damit kann ein Relais die Router verschiedener Firmen auseinander halten.

• Damit diese Verbindung aufgebaut werden kann, ist es notwendig, dass die Firewall der Firma eine abgehende (!) Verbindung mit einer festen IP-Adresse (hier aktuell die 87.128.112.165) erlaubt. Diese Verbindung (rote Linien) wird dann für die Dauer der Laufzeit des Routers aufrecht erhalten. ⁴⁾ Es kann sich also niemand quasi von der Seite in diese Verbindung einklinken.

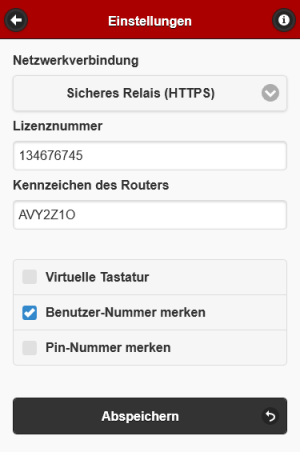

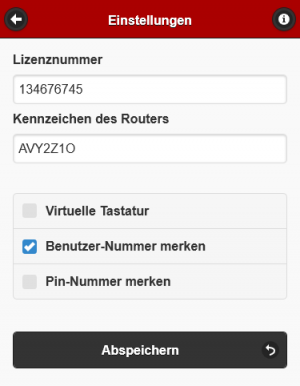

• Wird auf dem Smartphone oder Tablet jetzt mit der print2forms-Router-App oder mit einem simplen Browser die Adresse https://router.spe-systemhaus.net aufgerufen, wird eine weitere Verbindung zum Relais aufgebaut (grüne Linien). Auch hier wird bei der Anmeldung die Lizenznummer und die Identifikation des konfigurierten Routers übertragen ⁵⁾. Damit weiss das Relais, mit welchem Router das Smartphone verbunden werden will.

• Geschah der Aufruf nicht von einer App, sondern über einen Browser, wird dieser nach HTML, CSS und JavaScript-Dateien anfragen. Diese werden vom internen Web-Server des Relais direkt - ohne Beteiligung des Routers - ausgeliefert. ⁶⁾

• Gelangt jetzt die Web-Anwendung im Browser oder die App an eine Stelle, an der sie XML-Dateien mit dynamischen Informationen benötigt, wird diese Anfrage erkannt und an den entsprechenden Router weitergeleitet. Dessen Antwort wird dann an die anfragende Web-Anwendung oder die App weitergeleitet.

Zur Betrachtung der Sicherheit dieser Lösung muss als erstes darauf hingewiesen werden, dass der Router nur Metadaten über Druckaufträge austauscht und niemals Druckdaten selbst. Deshalb kann es nicht passieren,

• dass sich jemand unberechtigt einen Druckauftrag ansehen oder gar holen kann,

• dass jemand einen Ausdruck auf einen anderen Drucker umleiten kann, als die Drucker, die in der Firma für diesen Router konfiguriert sind.

Die Frage, welche Informationen möglicherweise Unbefugten in die Hände fallen können, lässt sich wie folgt beantworten:

• Ein Benutzer, der die Lizenznummer und die Identifikationsnummer des Routers kennt, kann sehen, wie die Drucker und Gateways heissen, die von diesem Router kontrolliert werden.

• Ein Benutzer, der die Lizenznummer, die Identifikationsnummer des Routers, eine Benutzerkennung und die zugehörige PIN kennt, kann sehen, welche Druckaufträge für die verfügbaren Drucker oder Gateways vorliegen. Er kennt den Namen des Auftrags, die Warteschlange, in der der Auftrag steht, den Rechner und den Benutzer, der die Ausgabe erzeugt hat, die Druckzeit, die Seitenzahl und den print2forms-Prozess, der den Auftrag bearbeitet hat.

Die grösste Gefahr besteht darin, dass ein Benutzer, der die Lizenznummer, die Identifikationsnummer des Routers, eine Benutzerkennung und die zugehörige PIN kennt, einen Druckauftrag löschen kann.

Diese Gefahr besteht vor allem natürlich bei ehemaligen Mitarbeitern. Es ist klar, dass deren Benutzerkennung und PIN im print2forms-Administrationsprogramm schnell gelöscht gehören. Sollte es im Einzelfall ein Problem sein, dass dieser Personenkreis die konfigurierten Drucker und Gateways sieht, kann der Router im print2forms-Administrationsprogramm neu angelegt werden. Er erhält dann eine neue Identifikationsnummer, die dann allerdings den aktuellen Benutzern mitgeteilt werden muss, damit diese ihre Konfiguration ändern können.

Für die Beantwortung der Frage, ob Daten der Firma A irgendwie fälschlich an Firma B gelangen können, ist wichtig zu wissen, dass dies von der Konstruktion her nur durch einen Identitätsdiebstahl möglich wäre. Das bedeutet, ein möglicher Angreifer müsste die Lizenznummer der Firma, die interne Identifikationsnummer des Routers, aber auch Benutzerkennung und das zugehörige Passwort kennen oder raten.

Das ist nicht unmöglich, aber die Konstruktionsregeln der Lizenznummern und der internen Identifikations­nummer des Routers machen es sehr schwierig, von Firma A auf Firma B zu schliessen.

Leichter ist natürlich der Identitätsdiebstahl innerhalb der Firma, weil dazu nur die Benutzerkennung und die PIN bekannt sein müssen. Das liegt aber weitestgehend in der Verantwortung der Firma, die den Router betreibt.

Die Frage nach der Verwundbarkeit der Lösung durch von aussen eingeschleusten Schadcode beschränkt sich weitestgehend auf die Verwundbarkeit des Relais. Hier kommen theoretisch viele Angriffszenarien aus dem Web-Umfeld in Frage. Da der im Relais eingestzte Web-Server ein minimalistischer, nur für diesen Zweck kodierter Server ist, ohne jedes serverseitige Skripting, dafür aber mit hart kodierten Zugriffsrechten, fallen viele der bekannten Angriffsmethoden aus.

Auf der Router-Seite des Relais werden ausschliesslich XML-Dateien ausgetauscht, die mit entsprechenden Parsern in DOMs konvertiert werden. Von daher besteht keine bekannte Möglichkeit, auf dieser Seite ausführbaren Kode zu transportieren.

Das Relais ermittelt und speichert im Regelbetrieb keine Daten über die angemeldeten Endgeräte oder Browser. Zur Analyse von technischen Anormalitäten oder gar Angriffen können jedoch Log-Dateien mitgeschrieben werden. Diese Daten werden ausschliesslich im Rahmen der DSGVO genutzt und anschliessend gelöscht.

• Es ist der SPE Systemhaus GmbH vollkommen klar, dass an den Sicherheitsaspekten der Lösung noch gehörig Potential nach oben ist. Aber es galt eine Lösung zu finden, die vom Installations- und Administrationsaufwand, sowie von den Zusatzkosten (für den Anwender 0 Euro) her in einem vernünftigen Verhältnis zur Aufgabe steht.

• Kunden mit hohen Sicherheitsanforderungen werden für Roaming und sicheres Drucken auf kosten­pflichtige Lösungen mit Chipkarten, RFID oder NFC zurückgreifen müssen. print2forms unterstützt dies dadurch, dass die für die Identifikation des Benutzers notwendigen Metadaten im Druckdatenstrom mitgeliefert werden können.

• Es ist der SPE Systemhaus GmbH vollkommen klar, dass diese Lösung nicht mit hunderten von Benutzern in einer Firma funktioniert - dafür ist sie einfach auch nicht gedacht. Sollte wieder Erwarten irgendwann einmal ein Lastproblem auf dem Relais auftreten, werden wir das durch Duplikation des Relais lösen.

• Die SPE Systemhaus GmbH prüft zur Zeit, ob eventuell eine schwarze Liste von Smartphones geführt werden kann, die es erlaubt, Geräte schon auf dem Relais zu sperren. Das ist wegen der DSGVO allerdings juristisch heikel.

• Für die App des print2forms-Drucker-/Gateway-Services kann dieses Relais nicht genutzt werden. Wenn in einer nächsten Version von print2forms jedem Service auch ein Objekt zugeordnet wird, wird auch die Relais-Funktion nutzbar werden.
